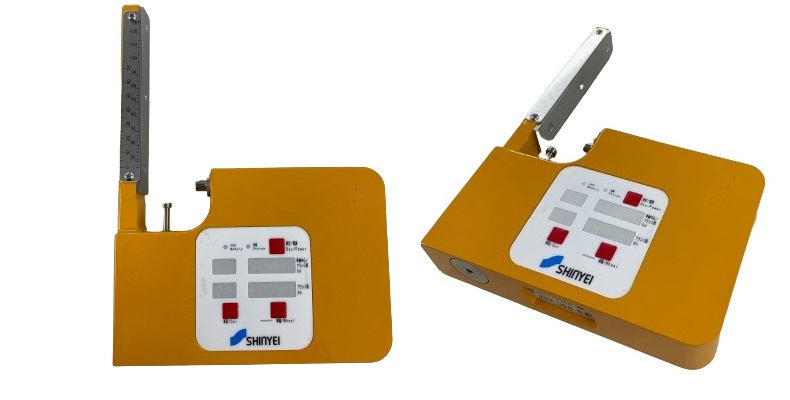

デジタルタイヤ測定器 TOD-500

Digital Tyre Measuring Instrument TOD-500

TOD-500

製品概要

デジタルタイヤ測定器 TOD-500は簡単にフランジ高さ・車輪の中心からの距離(フランジ厚さ)を同時に測定でき、タイヤ厚さも測定できます。
TOD-500は接触式センサを使用することにより、両面デジタル表示(LED)させる方式を採用し、測定データをBluetoothにて無線通信できる機能を搭載しています。

特徴

  • 接触式センサによる測定
  • 測定値を両面LEDに表示し、暗所でも容易に可視化/li>
  • 車輪側面当板による測定安定性向上
  • 測定値を内部メモリに記録可能(最大128データ)
  • 記録データを無線通信(BlueTooth)でタブレット等に転送
  • バッテリーアラーム機能を装備
  • 充電式蓄電池を内蔵

仕様

型式 TOD-500
最大測定距離(mm) 15
測定範囲(mm) フランジ高さ 25~40
車軸の中心からの距離 [I 型] 516~531
車軸の中心からの距離 [II 型] 701~716
フランジ厚さ [III 型] 21~36
タイヤ厚さ(mm) メモリ直読方式 25~125 (0~100も用意してあります)
基準点 (mm) 車輪タイヤ内側より65
測定位置 (mm) 10または13
測定センサー 接触式回転センサ
測定分解能 (mm) 0.1
表示器 赤色7セグメントLED(両面)
表示内容 号車番号 01~16/車輪番号 1~8
車輪の中心からの距離 (最小単位0.1mm) /フランジ高さ (最小単位0.1mm)
USB出力 日付、車号番号、車輪番号、車軸の中心からの距離、フランジ高さ
保存データ 16両 × 8輪=128データ
無線通信 Bluetooth
連続使用時間 約6時間
電源 電源パック (ニッケル水素充電池×2本)  USB typeBにて充電
サイズ(mm) W245×D179.5×H37.5
重量(kg) 1.2
