フランジゲージ

Flange Gage

フランジゲージ

製品概要

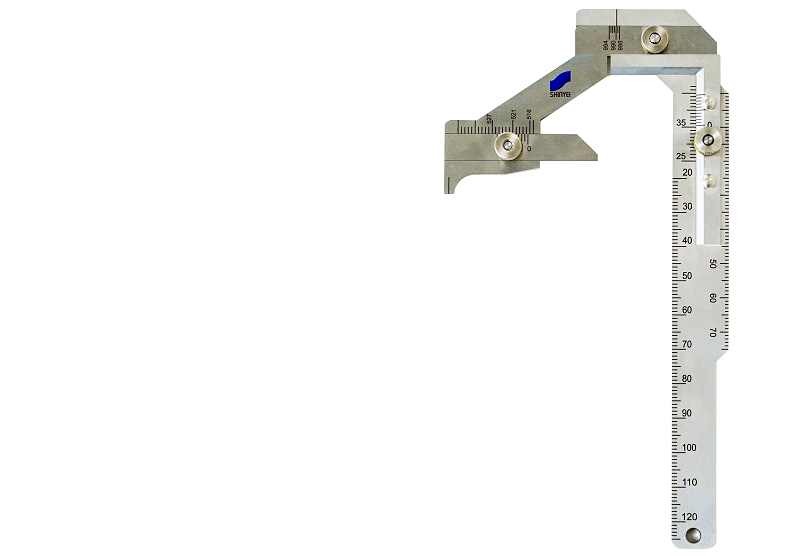

フランジゲージは、フランジ高さおよび車軸中心からの距離をスケールで簡易に読み取れる小型軽量測定器です

特徴

  • 車輪のフランジ部に設置するだけで、容易にフランジ高さと車輪中心からの距離を測定
  • 小型軽量で作業負担を軽減
  • 1mm刻みのスケールつき

仕様

型式 サ5003
測定範囲(mm) フランジ高さ:25 - 35 車軸中心からの距離:516 - 527
タイヤ厚さ 20 - 125mm
基準値(mm) 65
測定位置(mm) 10
