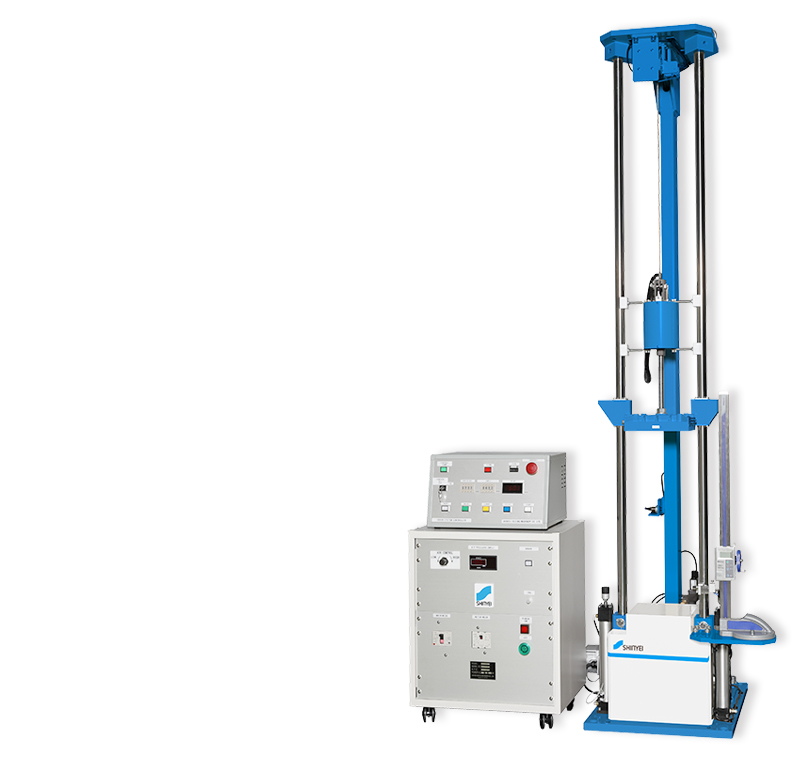

落錘型衝撃試験機 ISTシリーズ

Drop Impact Shock Tester / IST-200

IST Series

落錘型衝撃試験装置

落錘衝突試験機ISTシリーズは、指定の質量の錘を任意の高さから自由落下させ、試験スペースに設置された供試品を高速に圧縮させます。
落錘部の質量は、付加ウェイトを用いることで容易に変更可能、2度打ち防止用ブレーキ搭載、連続試験モードも搭載し、簡易操作で試験が実施できます。本試験機は自動車部品の衝突試験などに適しています。

特徴

  • 自由落下型落錘により、供試品を高速圧縮
  • 落錘の質量は、2.3~40㎏まで可変可能
  • 試験落下高さは、最大1200㎜まで対応可能
  • 供試品への2度打ち防止用ブレーキ機能あり

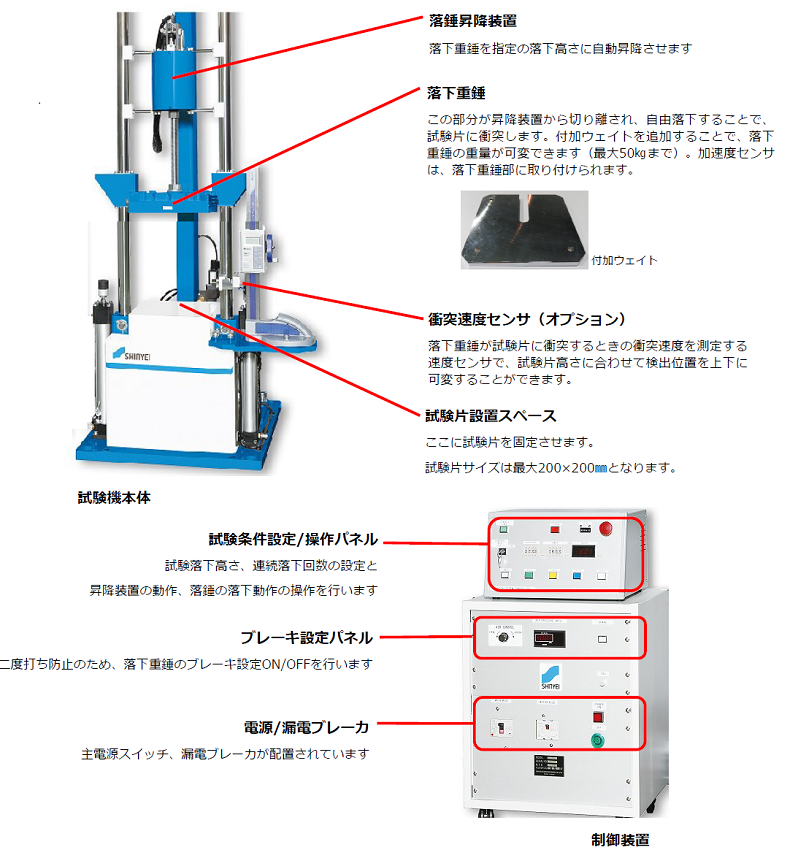

装置概要

  IST Series

アプリケーション

  • 自動車部品(ハーネス、ガソリンホース、コネクタなど)の衝突試験
  • 各種緩衝材料の衝撃吸収特性試験

標準仕様※

型式 IST-200
供試品最大寸法(mm) 200 × 200
供試品最大厚み(mm) 398
落下重錘質量可変範囲(kg) 軽量型:2.5~10.0
重量型:5.0~40.0
最大落下高さ(mm) 1200
落下重錘切り離し装置 電磁フック
再衝突防止装置 空圧シリンダ方式
本体寸法(mm) W565 × D740 × H2400
本体質量(kg) 480
制御装置寸法(mm) W530 × D400 × H925
電源 AC200V、3相、5A
供給エアー圧 0.6MPa
オプション 衝突速度計、加速度センサ、変位計、安全設備(表示灯、マットスイッチ、安全カバーetc.)

※ご要望に応じてカスタム対応致します。
