包装貨物落下試験機 DTSシリーズ
Drop Tester DTS Series新モデルDTS-120リリース（2022/10/17）
包装貨物用の高精度落下試験機
包装貨物の面、辺、角落下試験が正確に実施できます。全ての動作は自動制御であり、包装貨物を任意の落下高さから垂直に自由落下させることができます。
特徴
包装貨物落下試験機DTS-50/80型はエア駆動シリンダとバネによる落下機構を採用しています。
落下時の基本動作として、エアシリンダにより供試品テーブルを垂直下方向に高速移動させた後、強力なバネの張力で回転運動に変換し、供試品を自然落下させます。この方法により、供試品の落下姿勢が格段に向上しました。
加えてエアシリンダによる供試品テーブルの試験位置セットが、高速テストサイクルを実現しました。
DTS-120ではさらに供試品テーブルにヒンジ構造を採用したことで、大型貨物（最大100×80×90㎝）であっても低い落下高さ(最低高さ20cm)からの落下試験を実現しました。
DTS-120落下動作
特徴
- 最低落下高さ200mm (オプション冶具使用時落下高さ100mm可能）
- DTS-80/120は最大落下高さ1.8mも設定可能
- DTS-120は最大100×80×90㎝の大型貨物まで試験可能
- テストサイクル向上
- 角稜落下試験可能
- コントローラによる簡易操作
- 騒音対応(75dB) ※1m地点での騒音計測
アプリケーション
包装貨物の落下試験
主なオプション例
- 稜角落下用押さえ治具
- マットスイッチ
- 光電センサー
- 表示灯

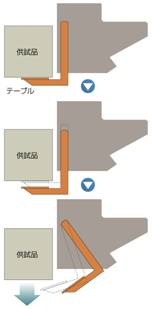

落下機構
仕様
| 型式 | DTS-50 | DTS-80 | DTS-120 |
|---|---|---|---|
| 供試品最大質量（kg） | 50 | 80 | 120 |
| 供試品最大寸法（mm） | W900 × D510 × H900 | W900 × D575 × H900 | W1000 × D800 × H900 |
| 設定落下高さ範囲（mm）※ | 200～1200 | 200～1800 | |
| 落下動作 | 高速垂直・回転運動 | ||
| 本体重量（kg） | 300 | 420 | 800 |
| 本体寸法（mm） | W920 × D1480 × H1975 | W1000 × D1750 × H2583 | W1300 × D2000 × H2600 |
| 電源 | AC200V、3相、5A | AC200V、3相、10A | |
| 供給空気圧（MPa） | 0.6 以上 | 0.7 以上 | |
| 適合規格 | JIS Z 0202、JIS C 60068-2-31 | ||
※ 標準仕様による（最大落下高さはカスタム対応可能）
