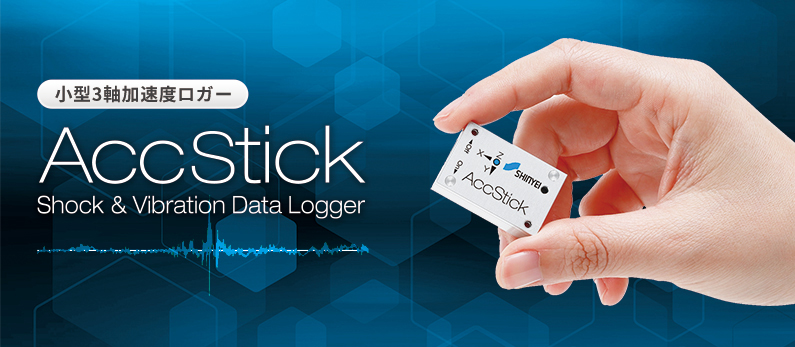

世界最小クラスの加速度ロガー
小型3軸加速度ロガーAccStick®は、スタンドアローン型世界最小クラスの3軸加速度ロガーで、本体内部にセンサ、バッテリ、メモリを内蔵し、高サンプリングで加速度波形を詳細に記録します。
計測データは専用PCソフトウェアにてデータ表示、テキスト出力が可能です。
【ダウンロード】
製品カタログ
スタートアップガイド
取扱説明書
PCソフトウェア(zipファイル：2,628KB)
特徴
- 幅広い計測レンジ
- 計測レンジの異なる加速度センサを１つのハードウェアに搭載することで、最小2Gから400Gまで広範囲の加速度計測を実現
- 高速サンプリング
- 最大0.65ms(振動Gセンサ）で加速度波形を詳細に記録
- 小型サイズ
- 世界最小クラスのサイズ（32.4×21.0×10.5mm)で、これまで設置が難しかった場所での加速度計測が可能に
- PCソフトウェア付属
- 計測条件設定、データ閲覧/テキスト出力は、専用PCソフトウェアを通じて実行可能
- 加速度校正サービス（オプション）
- 高精度な加速度計測のために、校正サービスを提供します。要望に応じて、成績表、トレーサビリティ体系図を発行いたします。 詳細はこちら
アプリケーション
- 製品評価試験の加速度計測
- 落下試験、衝撃試験、振動試験などの評価試験の際、供試品に発生する応答加速度を確認できます
- 運動モニタリング
- 人体やロボットアームの運動を数値化します
- 自動車振動計測
- 自動車走行時に各車載部品に発生する振動波形を計測します
- 荷役作業時の環境評価
- フォークリフト作業時の衝撃、ベルトコンベアの振動など短期間の計測に適しています
仕様
| 製品名 | 小型3軸加速度ロガー AccStick | |
|---|---|---|
| 型式 | A01-16400 | |
| 内蔵加速度センサ | 振動計測用 | ±16G 3軸MEMS |
| 衝撃計測用 | ±400G 3軸MEMS | |
| 設定レンジ(G) | 振動計測用 | 2 / 4 / 6 / 8 / 16 |
| 衝撃計測用 | 100 / 200 / 400 | |
| 精度 | ±5 % F.S. | |
| サンプリングレート(ms) | 0.625～160（切替可能、ただし0.625設定は振動計測時のみ。精度±5%） | |
| フレーム長 | 100～500,000（切替可能） | |
| トリガモード | 即時計測 / タイマー / 加速度 / タイマー＆加速度 | |
| メモリ容量 | 4MBフラッシュメモリ（最大500,000データ記録可） | |
| 電源 | リチウムポリマー充電電池（フル充電時間：約60分) | |
| 連続駆動時間 | 最大72時間（最速サンプリング、加速度トリガ設定@室温環境） ただし計測温度環境、条件設定、電池残量に依存します |
|
| 本体寸法（mm）/ 質量（g） | W32.4 × D21.0 × H10.5 / 15 | |
| ケース素材 | アルミニウム（M2ネジ固定穴2つあり） | |
| 使用温度範囲（℃） | 0～+60（結露無いこと） | |
| PCソフトウェア | 計測設定、データダウンロード、csv出力 対応OS：Windows7/10（32/64bit） |
|
| 付属アクセサリ | 専用ケーブル、マイクロUSBケーブル | |
