輸送環境記録計 DER-PRO
Field Data Recorder DER-PRO
データ解析専用の小型輸送環境記録計
輸送環境記録計 DER-PRO は輸送時に発生する3軸加速度と温湿度の計測を行う小型データロガーです。 計測用途に応じた2つのセンサ（±16G、±200G）を１ユニットに搭載し、SDカードに大容量データを記録します。 計測データは専用ソフトウェアにてPSD・ヒストグラム・輸送診断・PSD合成の多様な解析が行えます。DER-1000（前モデル）で記録したデータファイルをDER-PRO専用ソフトウェアで取扱い可能。
【PCソフトウェア・取扱説明書ダウンロード】
PC解析ソフトウェアおよび取扱説明書のダウンロードは、下記から登録をお願いします。
ダウンロードページ
【使いかたの動画】（Youtubeへのリンク）
操作概要を動画で説明しています。
視聴する（YouTube）
【関連サービス】
輸送ハザードデータベース、輸送環境調査受託サービス(PDF)
特徴
- 用途により選択可能な2種類の加速度センサを1ユニットに搭載
- SDカードに大容量データを記録
- ベタ取り計測可能
- 様々な箇所の計測を想定した小型ケース設計
アプリケーション
- 輸送品質向上、管理のための調査
- 包装貨物のための落下試験、振動試験規格の作成
- 包装仕様改善のための輸送環境データ計測
- 物流過程での問題点抽出
- 製品のための環境試験データ取得
- 物流トレーサビリティ
- 輸送機関の振動・衝撃調査
仕様
| 型式 | DER-PRO |
|---|---|
| メモリ容量 | 16GB(SDカード※1） |
| 計測日数※2 | 最大3.5日(アルカリ電池) / 最大7日 (リチウム電池) |
| トリガモード | 加速度 / 時間 （設定切替可） |
| フレーム長 | 1024 |
| サンプリング (ms) | 1 |
| 周波数特性 | DC～250Hz |
| 加速度計測 | ±16G / ±200G （設定切替可） |
| 温湿度計測 | 温度：-20～60℃、湿度：5～95%rh |
| 電源 | 単三乾電池×2 |
| 通信インターフェース | USB Type C |
| 表示 | LCD |
| 本体寸法(mm) | W79 × D79 × H36 |
| 質量(g) | 380(電池含む） |
| ケース材料 | ベース：ステンレス 表示部：樹脂 |
| ソフトウェア対応OS | Windows 10 |
| 動作環境(℃） | -20～60（結露なきこと） |
| オプション | 校正証明書発行 |
※1 推奨カード：RP-SDGD /Panasonic製
※2 新品電池 25℃環境（計測設定条件に依存します）

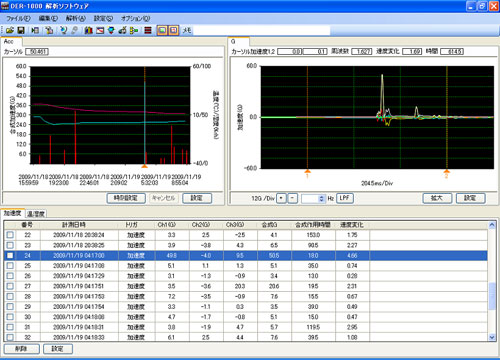

PC解析ソフトウェア 基本画面
| 情報 | データのみかた |
|---|---|
| 発生時刻 | 異常個所の特定 |
| 加速度ピーク値 | 包装設計が適正かどうかを確認 |
| 加速度波形 | 衝撃発生の状況確認、PSD解析などを実施 |
| 温湿度 | 温湿度管理の確認など |

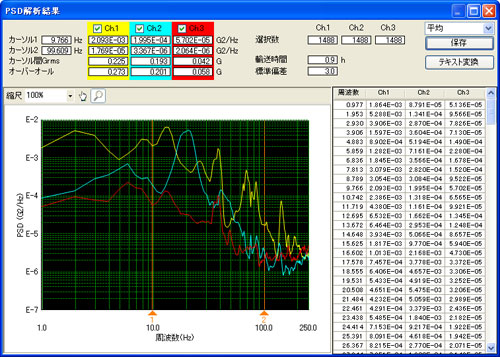

PSD解析画面
| 情報 | データのみかた |
|---|---|
| PSD波形 | 共振周波数の確認、輸送機関別のスペクトルの差を比較など |
| RMS | 振動レベルの大きさを確認など |
