落下試験用電磁フック EMHシリーズ

Drop Machine EMH Series

EMHシリーズ

キャッチコピー

落下試験用電磁フック EMH-500は、質量の大きな包装貨物、パレット積貨物などの落下試験が安全に実施できます。

特徴

  • 切り離し能力の最大は各々 500kg・3000kgなので目的に応じて選択できます。
  • 通電により切り離し動作をするように製作されているので, 停電時でも安全です。また、 落下合図ブザーが鳴報します。
  • 片手に収まるスイッチボックスのスイッチを押すだけで簡単に切り離しが行え、ロープ、 ベルトなど、 ほとんどの吊り具が使用できます。

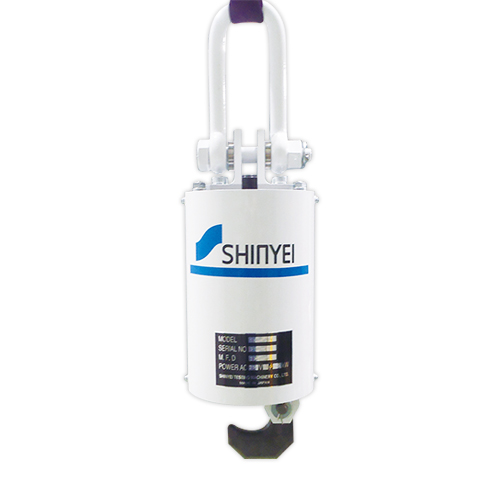

EMH-500

EMH-500

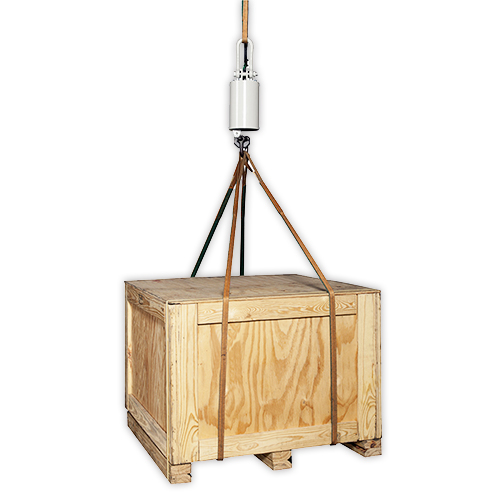

EMH-500 使用例

EMH-500 使用例

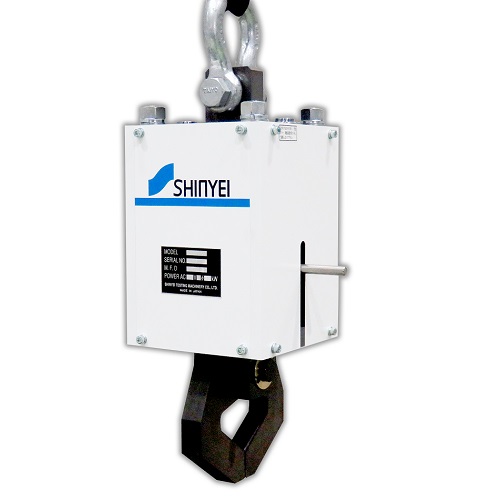

EMH-3000

EMH-3000

超大型重量貨物の落下試験機

質量の大きな包装貨物, ユニットロード, パレット積貨物, 及び製品の落下試験が安全に行えます。

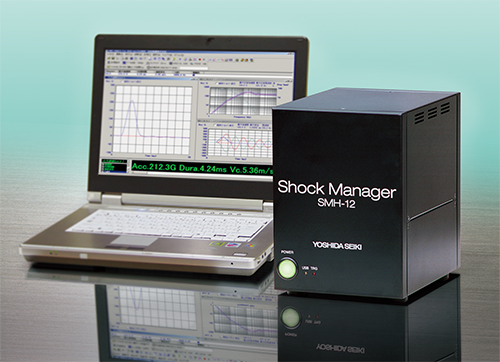

加速度計測解析システム SM-500

軽量落下試験機 DT-202 ハイスピードカメラを使用した解析システム

落下試験用電磁フック EMH-500と、別売の加速度計測解析システム SM-500を組み合わせることにより、落下・衝撃のメカニズムを簡単に解析・数値化できます。
三方向加速度の重ね書きなどの補正や、変位置の定量化が、より合理的な梱包方法の開発や、製品の耐衝撃性解析の低コスト化に威力を発揮します。

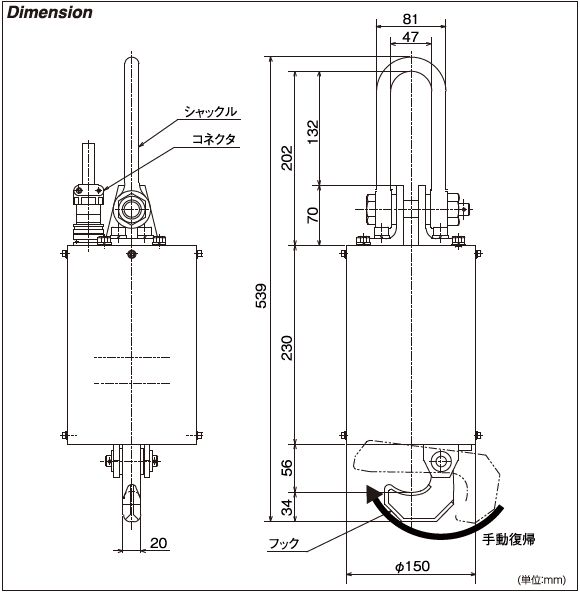

落下試験用電磁フック EMH-500 寸法

落下試験用電磁フック EMH-500 寸法

仕様

型式 EMH-500 EMH-3000
供試品質量範囲(kg)* 1~500 50~3000
本体質量(kg) 約12 約40
スイッチボックス
ケーブル長(m)
5
パワーボックス
ケーブル長(m)
7
電源ケーブル長(m) 3
電源 AC200V、単相、1.5KVA AC200V、単相、3KVA
適合規格 JIS Z 0200、JIS Z 0202
*適切な吊冶具(梱包物を吊るバンド、ワイヤーなど)については、弊社までお問い合わせください。
