マットスイッチ (安全設備) 落下試験機用

マットスイッチは、試験機周辺の危険エリアから作業者を守る、簡単で効率的な方法です。マットスイッチの上に人や物が載っている時は、昇降装置を停止させる・落下動作を無効にするなどの制御を可能とし、事故を未然に防ぎます。
また、作業者の動作を妨げるようなことがありません。

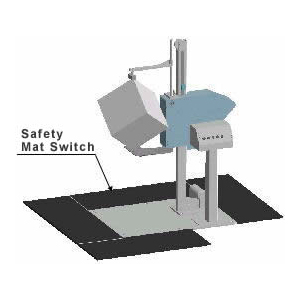

衝撃試験装置 使用例

衝撃試験装置 使用例

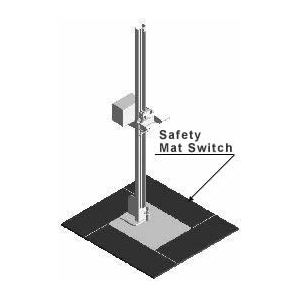

落下試験装置 使用例

落下試験装置 使用例

モバイル用落下試験装置 使用例

モバイル用落下試験装置 使用例

特徴

  • 床(フロア)に置くだけなので、 設置が簡単です。
  • 断線検知機能(4線式の場合)を備えていますので、誤作動がありません。(*1)
  • 電波障害、ノイズ等による誤作動がありません。
  • 設置場所に応じて形状・寸法を選定する事ができます。
  • 1枚・複数枚の設置が可能です。
  • 複数枚の場合は、マットスイッチ間をコネクタで接続しますので設置が簡単です。

(*1)2線式に、断線検知機能はありません。

仕様

型式 マットスイッチ
定格電圧 DC24V (*2)
最低検知荷重 約 10kg/20cm2
耐荷重 約150kg/20cm2
マット素材 耐油性ゴム使用
黒色
復数枚の結線方法 直列(シリアル)
寸法例 (W x H mm) W300 x H1000、W500 x H2000 等
その他 他の安全装置との併用も可能です。

(*2)試験装置の仕様により異なる場合があります。
