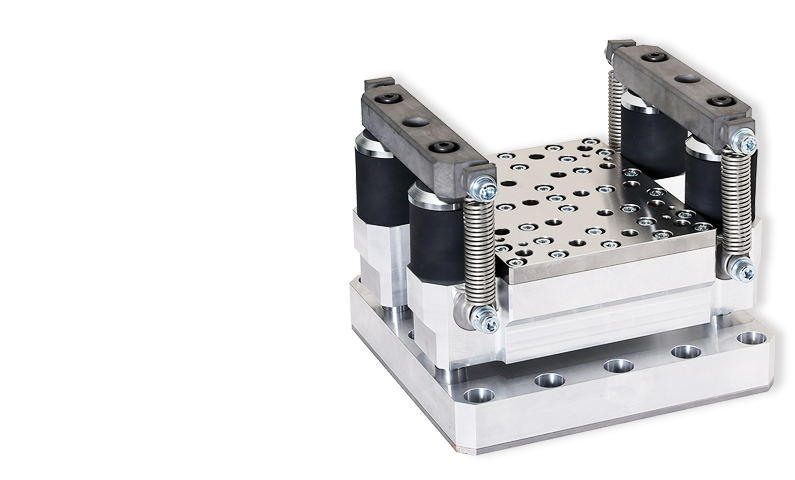

高加速度発生装置 HGPシリーズ

High Acceleration Programar HGP Series

HGPシリーズ

キャッチコピー

高加速度発生装置 HGPシリーズは発生する衝撃加速度波形は正弦半波で、HP-20は最大 2000~50000m/s2、HGP-150は最大 400000m/s2の任意の衝撃加速度を供試品に加えられます。

特徴

  • 発生する衝撃加速度波形は正弦半波で、任意の衝撃加速度が発生可能です。
  • 衝撃試験装置の衝撃台上に本装置を固定し落下させて、高加速度を発生させます。

アプリケーション

  • 衝撃試験装置専用オプション

仕様

型式 HGP-20 HGP-150
衝撃波形 正弦半波
衝撃台サイズ (mm) W170 × D160 W150 × D150
供試品最大質量(kg) 3 5
本体寸法 (mm) W343 × D230 × H636 W235 × D223 × H188

【HGP-20の衝撃作用時間と衝撃加速度範囲】

衝撃加速度範囲(m/s²) 2000~10000 7000~20000 10000~50000
衝撃作用時間範囲(ms) 1 0.5 0.2

【HGP-150の衝撃作用時間と衝撃加速度範囲】

衝撃加速度範囲(m/s²) 90000 100000 250000 460000
衝撃作用時間範囲(ms) 0.2 0.23 0.12 0.08
